利用UG/Drafting模块强大的绘制二维视图功能可以方便、快捷、准确地绘制出各种需要的工序图，方便后续工序的制作和检验。由于UG的单一数据库，二维工程图与三维实体模型是完全关联的，如钣金造型有改动，二维视图也自动发生相应的变化，因此大大提高了二维图纸的准确性和出图效率。

钣金零件排样

利用UG/SheetMеtalNesting模块可在一块毛坯料上对若干品种的零件进行多种优化排样。用户只需提供零件的种类、每种零件的数量以及所用板料的规格，系统即可进行“自动排样”，并对不同的组合布局进行择优选择。该模块还能优化冲压工序，减少刀具更换，使冲压零件时板材重定位*少。用户还可以在交互式图形方式下直接在板材上进行排样。

keyword：钣金件

文章来源： http://www.wxqldq.com/

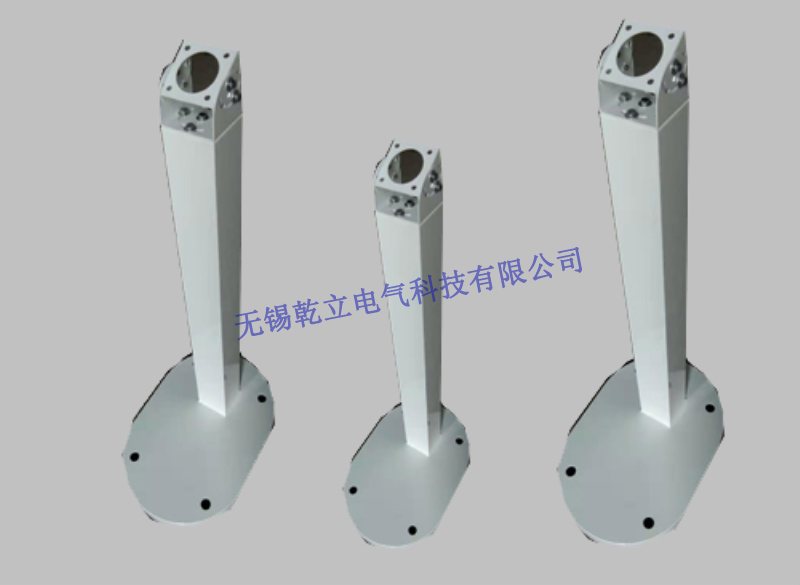

在钣金零件设计完成后，为便于加工，都要将其转化为展开图，以确定所需板料大小以及板料的形状等。在传统的钣金零件展开时，都通过人工凭经验计算获得。这样做有3个缺点：(1)工作量大，展开过程繁琐。(2)效率低，在展开时对于一般工程师而言易产生错误。(3)精度低，大部分展开凭经验获得，造成物料和人工的大量粮费。

在UG中利用其钣金模块UG/SheetMеtalDesign的自动展开功能，可完成钣金零件的自动展开。对于展开后板料的形状和大小，均可通过自动计算获得，因此拥有高速、高精度、零错误率以及操作简捷的优点。

钣金零件加工过程的模拟

利用UG/SheetMеtalDesign模块中的自动展开功能及任意变换角度功能，可对钣金零件的加工过程进行模拟，以确定零件的*佳制作路线，完成零件的工艺性分析。在对加工过程进行模拟的过程中完成折弯刀具的选择。

keyword： 钣金件生产厂家

文章来源： http://www.wxqldq.com/

人在设计零件时的原始冲动是三维的，设计实施的结果是有颜色、材料、硬度、形状、尺寸、位置、相关零件、制造工艺等关联概念的三维实体。但是在传统的设计中，在这两者之间的信息传递竟然全是二维的图形表达。由于以前的手段有限，人们不得不共同约定了在象限(美国是第三象限)平行正投影的二维视图表达规则，用有限个相关联的二维投影图表达自己的三维设想。这种信息表达是极不完整的，而且绘图、读图都要经过专门训练的人进行。

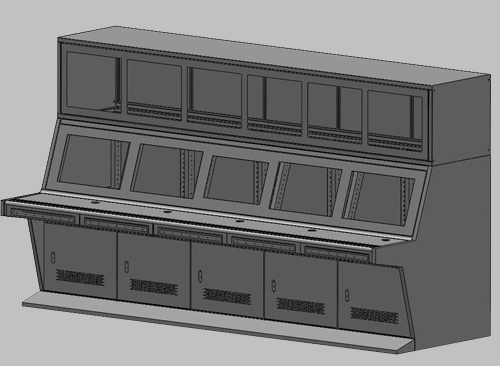

如果能直接以三维概念开始设计，尤其在UG软件的支持下，可以更直观、准确地表达出设计构思的全部几何参数，整个设计过程就可以完全在三维模型上讨论。UG软件提供了钣金设的钣金设计模块UG/SheetMеtalDesign，它能帮助钣金工程师利用设计与制造相关联的观点来合理化设计过程，从板料的生成、各道工序的完成来逐步创建钣金零件。它可以看作是一个加工钣金零件的虚拟环境，工程师可以直接在计算机屏幕上进行零件设计和装配，产品的制作过程与真实的产品制造过程几乎没有差别，计算机屏幕上的产品就是未来产品的三维图像。

单个钣金零件设计完成后，可将多个零件的三维立体模型进行模拟装配，装配模型中的各零件相关：如果装配模型中的某一零件作了修改，其它零件也随之自动地作相应修改，从而大大缩短产品的设计和加工周期，提高产品设计的准确性。

keyword： 钣金件生产厂家

文章来源：http://www.wxqldq.com/

配电板的电路图分为一次原理图、二次原理图，一次原理图即为主电路原理图。二次原理图即为控制电路的原理图。

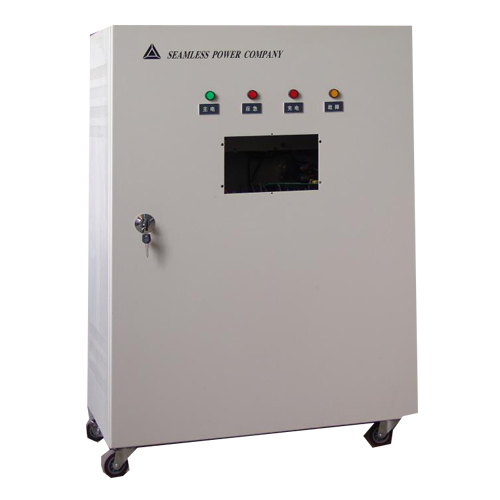

智能一体化配电柜相对之前的这些配电柜做出了大的改进！是一次技术革新！

针对当前机房配电容易发生单点故障的现状，集成当今最先进技术成果和硬软件设计于一身。致力于给机房配电的建设和管理带来了全新的体验，主要应用于金融、电信、企业、政府等数据中心和机房，容量范围为30KVA-160KVA。整个配电系统采用标准的网络机柜兼模块化结构设计，搭配丰富的选配件，可以根据机房的实际需要，为客户量身定制个性化的高可靠性产品。

智能配电柜实时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为14A，则负载超过14A就报警，可预先发现故障或人为操作隐患，避免过载时，开关切断电源，造

成整个机柜设备断电。另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。

keyword： 配电箱

文章来源： http://www.wxqldq.com/

装置特点：

配电柜微机保护装置是由高集成度、总线并出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。开关柜微机保护装置主要作为110KV及以下电压等级的开关柜。发电厂、变电站、配电站等，也可作为部分70V-220V之间电压等级开关柜中系统的电压电流的保护及测控。

供电：

在平时使用柴油发电机组的时候，殊不知发电机组的及时供电也是一门大学问：

第一，启动电磁阀的检查。发电机在运行时，人们总结出“一看、二听、三摸、四嗅”的一套检查方法。启动时的听，是一个很重要的步骤。以美国原装康明斯发电机为例，只需按下启动按钮，三秒钟之后，即可启动。在这三秒钟之内可听到两个“咔嗒”声。一旦听不到第二声响，就要检查启动电磁阀是否正常工作，若电磁线圈烧断，发电机当然就不能启动。

第二，电池组的检查。由于备用电源不是经常投入使用，发电机是否能正常启动，关键在于电池的维护保养。如电池组出现了问题，比较常见的情况是：有电压无电流，这时可以听到启动电机内电磁阀吸合的声音，但带不动连轴。电池组出现问题导致无法停机原因有三：1.在试机时采用停止为电池充电的方式，会导致电池电量不足。2.采用机械油泵由皮带传动，额定转速下的泵油量很大，然而电池组供电不足，导致停机时截流阀里的弹簧片由于电磁阀吸力不够而不能封死从四个出油孔喷出的燃油，造成不能停机。3.国产电池通常寿命为两年，没有定期更换。

第三，柴油、润滑油的检查。因为机组长期处于静态，机组本身各种材料会与机油、冷却水、柴油、空气等发生复杂的化学、物理变化，从而将机组“放”坏。为此应注意油的问题。为了消防安全，通常都把柴油油箱放在一个密闭的房间内，由于大气中水气因温度的变化而发生冷凝现象，结成水珠挂附在油箱内壁，流入柴油中，致使柴油含水量超标，这样的柴油进入柴油机高压油泵，会锈蚀精密耦合件———柱塞，严重损坏机组。发电机润滑油是有保存期的，长时间存放，润滑油的物理化学性能会发生变化，造成机组工作时润滑状态恶化，容易引起发电机机件损坏。

keyword： 配电箱

文章来源：http://www.wxqldq.com/

1．主控项目

（1）柜（盘）的试验调整结果必须符合施工规范规定。

（2）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门与框架的接地端子间应用裸编织铜线连接，作好标识。

（3）盘面标志牌、标志框齐全、正确、清晰。

（4）柜（屏、台）箱（盘）间线路的线间、线对地间绝缘电阻值，馈电线路必须大于0.5МΩ；二次回路必须大于1МΩ；

2．一般项目

（1）柜、屏、台、箱、盘相互间与基础型钢应用镀锌螺栓连接且防松零件齐全。

（2）配电箱（盘）安装应符合下列规定：

箱盘内配线整齐，无铰接现象。导线连接紧密，不伤芯线不断股。垫圈下螺线两侧压的导线截面积相等。同一端子上导线连接不多于2根，防检垫圈等零件齐全。回路编号齐全，标识正确。

箱盘内开关灵活可靠。带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。

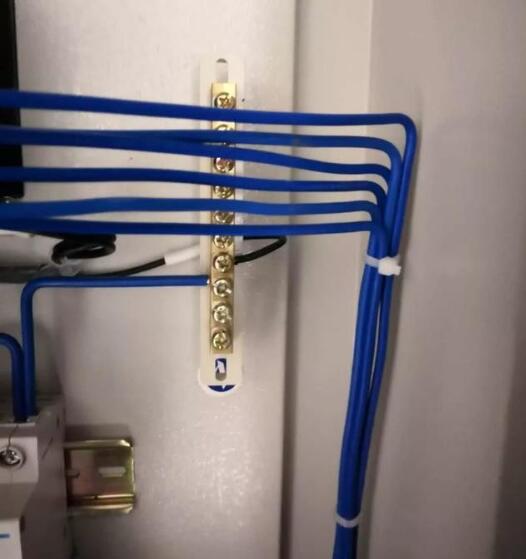

照明箱、盘内分别设置零线（N）和保护接地线（PE）汇流排。箱（盘）不采用可燃材料制作，箱盘涂层完整。

箱位准确，安装牢固，部件齐全。箱体开孔与导管管径适配。暗装配电箱箱盖紧贴墙面。

垂直允许偏差1.5‰，底边距地1.5m。

keyword： 配电箱

文章来源： http://www.wxqldq.com/

直流电与交流电源的区别：

1.损耗

直流电的传输损耗大,因此不宜远距离传输；

交流电的传输损耗小,因此合适远距离传输；

2.应用

直流电工作电压平稳,无白躁声,故适於电子设备应用(比如电视,录音机电脑上等)；

交流电要历经整流器/电源变压器等变为直流电才可以供电子设备应用；

3.精que测量12V交直流电的区别:

a)用数字万用表精que测量,各自用20V交流电压及20V直流电压档精que测量,結果会不一样,

b)简易测量方法:用感应电笔(非一般用电量笔)放到电缆线包皮过长外；12V交流电仍会出现显示信息,12V直流电无显示信息,

4.安全性

12V直流电比12V交流电对身体更安全性,人体电阻减少状况时,12V交流电仍有可能会导致人死亡,而12V直流电在100%状况不容易。

5.额外

假如想在电缆线开展数据信息传输(比如海外的家居家具商务大厦之智能化自动控制系统),仅有交流电合适；

直流电也是有很有可能合适,但世界各国大部分无对直流电此状况的科学研究(由于直流电的传输损耗故基础舍弃此额外数据信息念头)；

6.zui高值

依据工作电压图形,12V交直流电的一瞬间zui高值工作电压不一样,一瞬间zui高值工作电压(12V直)≡12V,一瞬间zui高值工作电压(12V沟通交流)=√2×12V

keyword： 直流电源

文章来源： http://www.wxqldq.com/

可编程直流电源之所以叫可编程，是因为它是用数字或者编码器来输入，非电位器来调节电压跟电流，大部分的可编程直流电源有着电脑通讯还有编程的功能。

可编程直流电源的注意事项

（1）直流电源要特别注意的是千万不要出现输出短路。

（2）输出大的电流，要使用衰减小的导线，能够保证输出负载的参数通过。

（3）长时间不使用时不要让设备处于开机的状态。

可编程直流电源有着两种编程方法，一种是有源，另一种是无源。无源的编程算法是改动反应电阻，还有输入电阻来改动输出值。有源编程算法是改动基准电压跟许基准的电流的输出值。其次，还有就是电源的编程速度。

keyword： 直流电源

文章来源： http://www.wxqldq.com/

电源的组织结构

（1）电池的巡检单元：电池巡检单元就是能够通过对蓄电池在线电压的情况的巡检的设备。

（2）监控系统：监控系统是整个直流电源当中的控制、管理的核心，主要的任务就是对电源当中的个股单元进行监控，获取到运行过程中的参数跟数据。根据数据来进行处理。能够实现对直流电源的的自动管理。保证电源的可靠性跟安全性。

（3）整流模块系统：电力整流模块就是把交流电转化成直流电。模块有着比较完善的维护的功能，输入过压保护，输出限流保护还有输出短路保护。

（4）降压单元：顾名思义就是能够将过高的电压降下来，能够自动的调节电压。保证电压的输出稳定。

（5）开关量减单元：就是对开关量进行一个在线的检测还有警干节点输出的设备。

（6）配电单元：主要的作用就是在直流屏中实现交流输入、直流输出还有电压显示、电流显示等。

（7）绝缘检测单元：是直流系统检测单元是监视直流电源绝缘的一种装置，能够检测线路对地电阻。

keyword： 直流电源

文章来源： http://www.wxqldq.com/

除此之外，用户还可选择ATS、EPO、防雷、隔离变压器、UPS维护开关、市电输出分路等功能，确保机房配电系统的安全和稳定。

操作规程：

一、配电柜为船舶配电中枢八产和设备的正常运转，任何无关人员不得扳动板上的开关。

二、发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电。

三、配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。

四、发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象。

五、停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机。

六、交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负荷操作。

七、配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态。

八、发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。

九、充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。

十、正常航行时，配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用。

十一、以上各点希望轮部成员严格遵守。

二次接线流程

一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

1、导线横截面的选用

市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

3、最主要的是看明白原理图及接线图。

二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。

施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。

对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。

电缆芯线截面的选择还应符合下列要求：

（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定最大短路电流。

（2）电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。

（3）操作回路：在最大负荷下，操作母线至设备的电压降，不应超过10%额定电压。

三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路

二次接线前，应熟悉一下图纸：

1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）

2、展开图

3、端子排图

4、安装接线图
