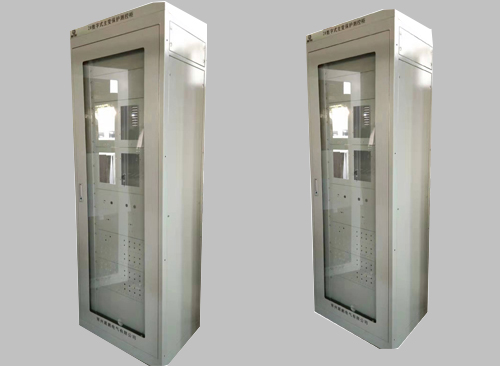

电力控制柜组件的划分
由于各种电器元件安装位置不同,在构成一个完整的电气控制系统时,就必须划分组件。划分组件的原则是:
(1)把功能类似的元件组合在一起
(2)尽可能减少组件之间的连线数量,同时把接线关系密切的控制电器置于同一组件
(3)让强弱电控制器分离,以减少干扰
(4)为力求整齐美观,可把外形尺寸,重量相近的电器组合在一起
(5)为了电气控制系统便于检查与调试,把需经常调节、维护和易损元件组合在一起
在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱
与被控制装置之间的连线方式:电气控制柜各部分及组件之间的接线方式一般应遵循以下原则:
(1)开关电器、控制板的进出线一般采用接线端头或接线鼻子连接,这可按电流大小及进出线数选用不同规格的接线端头或接线鼻子
(2)电气柜、控制柜、柜(台)之间以及它们与被控制设备之间,采用接线端子排或工业联接器连接
(3)弱电控制组件,印制电路板组件之间应采用各种类型的标准接插件连接
(4)电气柜、控制柜,柜(台)内的元件之间的连接,可以借用元件本身的接线端子直接连接,过渡连接线应采用端子排过渡连接,端头应采用相应规格的接线端子处理
